- Longueur7.2 cm
- Largeur7.2 cm
- Poids0.08 kg
- Réf. ManoManoME39692994
- Garantie2 années
- Réf. fabricantGSR12672
Tension de fonctionnement : 220 V/50-60 Hz
Tension personnalisée : 12V, 24V, 36V, 48V, 110, 380V/50-60Hz DC
Sortie de contrôle : 16 A (directe), peut également être utilisée pour le contrôle d’extension
Temps de réglage : 16 fois marche/arrêt (jour/semaine)
Temps de prise : 1 minute à 168 heures
Erreur de temps de trajet : 1s/24h
Mémoire de panne de courant : 180 jours (batterie rechargeable intégrée de 1,2 V)

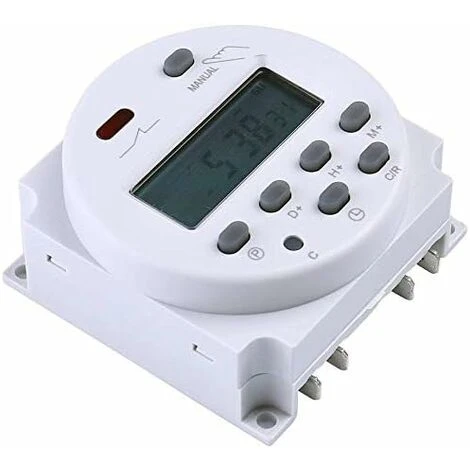

Dimensions : 60x60x32mm
Méthode d’installation: vis, connexion du connecteur (avec coque, panneau 72x72mm peut être installé)
Application du produit: caissons lumineux publicitaires, équipements de diffusion et autres appareils électriques, etc….

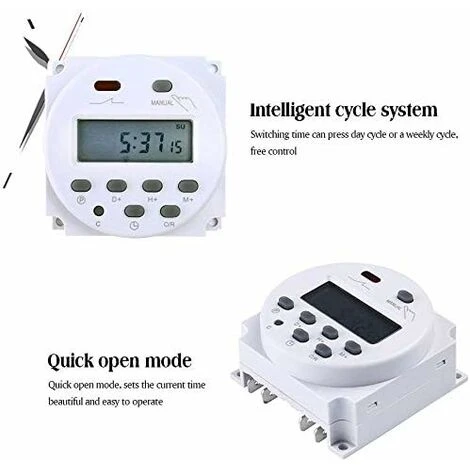

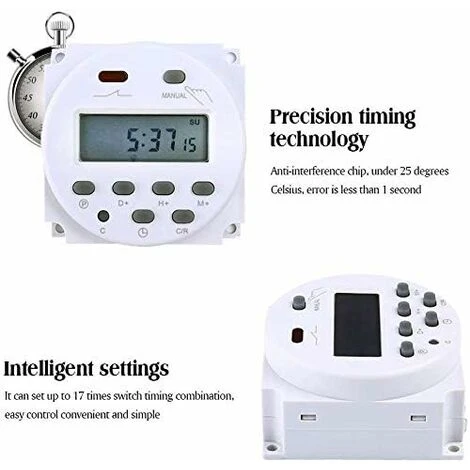

1) Puce de micro-ordinateur, affichage à cristaux liquides, heure précise, opération simple, haute précision, qualité industrielle, puce anti-interférence puissante.
2) Réglage de l’affichage LCD grand écran et fonction d’invite de fonctionnement.
3) Batterie rechargeable intégrée, pas besoin de réinitialiser le programme après une panne de courant, et d’enregistrer la mémoire de réglage pendant plus de 60 jours après la mise hors tension (la batterie rechargeable est utilisée pour la mise hors
tension et la mémoire du programme, pas pour le contrôle de l’alimentation de la machine.).
4) Structure optimisée de la feuille de cuivre, durée de vie plus longue, fonction de mode, état du commutateur à tout moment.
5) Petit, multifonctionnel, léger et compact, et plus facile à installer.
Mode d’emploi:
Par exemple, « mise sous tension à 6 h 00 et mise hors tension à 7 h 00 ; mise sous tension à 11 h 00 et mise hors tension à 12 h00 ; mise sous tension à 18 h 00 et mise hors tension à 12 h 00 le soir. » Ce type de réglage peut être configuré jusqu’à
16 programmes de commutation au total. Le contrôle minimum est de 1 minute et le contrôle maximum est de 168 heures. Il peut être cyclé par jour ou par semaine.
paramètre technique:
Dispositif d’affichage : LCD
Consommation électrique : <1W
Poids net du produit: 80G
Température de fonctionnement : -20℃~+55℃
Tension de fonctionnement: 220-240VAC 50-60Hz
Tension personnalisée : 12V, 24V, 36V, 48V, 110V, 380V
Plage de temps : 1 minute à 168 heures ;
Erreur de temps de trajet : 1S/24H 25℃ ;
Temps de trajet : 16 temps de commutation (jour/semaine)
Batterie interne : 1,2 V/40 mA (batterie rechargeable)
Dimensions : 60*60*32mm
Méthode d’installation: vis,
La connexion du connecteur est conforme à la norme : GB/T14536.1
utilisation:
1. Il est utilisé pour chronométrer le chargement des téléphones portables, des batteries de voiture et des voitures à batterie, et pour le commutateur de contrôle du temps.
2. Utilisé dans les chauffe-eau électriques, les radiateurs électriques, les cuiseurs à riz, les humidificateurs, les radiateurs électriques à huile, les purificateurs d’air et autres appareils ménagers pour réaliser la commutation automatique des appareils
ménagers. Par exemple, la minuterie peut faire en sorte que le chauffe-eau électrique vous prépare de l’eau chaude lorsque vous vous réveillez et que la joie de la journée commence.
3. Dans les zones où les prix de l’électricité de pointe et de vallée sont appliqués, la minuterie sera efficace pour que vous puissiez utiliser les prix de l’électricité de la vallée.
4. Il est utilisé pour le contrôle de l’éclairage des lampadaires, des caissons lumineux publicitaires, des coffrets de distribution complets (très adaptés), des éclairages de façade et des murs extérieurs des bâtiments pour les interrupteurs horaires.
Tout en améliorant votre brillance, cela vous permet également d’économiser des dépenses raisonnables.
5. Utilisé pour l’irrigation régulière des jardins, le drainage régulier et l’élevage en aquarium.
6. Il est utilisé pour surveiller le commutateur de synchronisation vidéo, la diffusion de diffusion de synchronisation scolaire, etc. diverses utilisations.
Le produit peut être réglé sur 16 groupes par jour, à savoir : 16 fois d’ouverture et 16 fois de fermeture, câblage de contrôle direct, les appareils électriques contrôlés doivent être alimentés en monophasé (220V), capacité nominale de consommation électrique
(charge résistive 16A, charge inductive 8A)

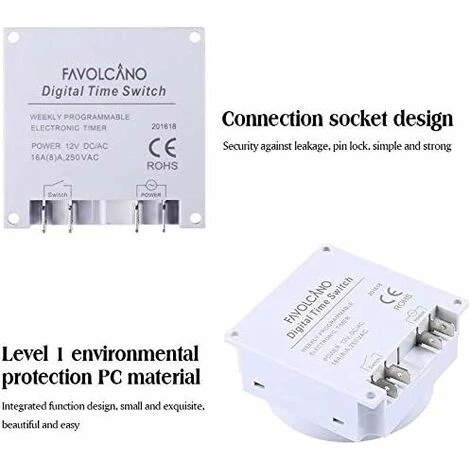

Description du schéma de câblage :
1. Le « commutateur » est un commutateur qui n’est pas connecté à la « puissance » avec « courant » et ne contrôle qu’un fil sous tension.
2. La minuterie n’a pas de fonction de transformation de tension et ne peut pas entrer AC220V et sortir DC12V. La minuterie n’a qu’une entrée (tension d’alimentation) et aucune sortie. Ce n’est pas un type courant de minuteries à deux entrées et à deux
sorties. La nouvelle méthode de câblage peut contrôler les lignes non courantes telles que les lignes téléphoniques.
3. Il peut contrôler la tension différente de « l’alimentation », telle que l’alimentation AC220V, mais contrôler l’activation et la désactivation de l’une des lignes de la ligne d’alimentation externe DC12V.
4. L’interrupteur est éteint lorsqu’il ne fonctionne pas et le courant ne peut pas passer. Les amis qui sont plus à l’aise pour alimenter la machine doivent noter la quantité de tension (généralement AC220V est utilisé à la maison).
Instructions:

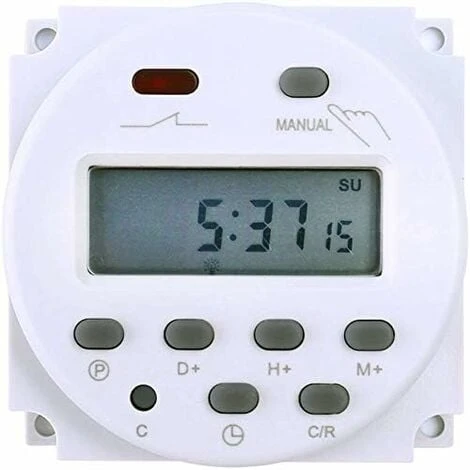

1. Calibrage de l’heure de Pékin Tout en appuyant sur le bouton « horloge », appuyez sur les touches « minute », « heure » et « semaine » pour régler l’heure de Pékin.
2. Réglage de la synchronisation
A. Appuyez sur le bouton « timing », le coin inférieur gauche de l’écran affiche le mot « 1 ON » (indiquant la première heure de mise en marche). Appuyez ensuite respectivement sur les touches « minutes », « ? » et « semaine » pour entrer l’heure de mise
en marche souhaitée.
B. Après avoir appuyé sur le bouton « timing », le mot « 1 OFF » s’affiche en bas à gauche de l’écran d’affichage (indiquant l’heure de la première fermeture). Appuyez ensuite respectivement sur les touches « minute », « heure » et « semaine » pour saisir l’heure
de fermeture souhaitée.
C. Continuez à appuyer sur la touche « timing », le coin inférieur gauche de l’écran affichera (2 ON, 2 OFF…16 ON, 16 OFF) à tour de rôle, reportez-vous aux étapes A et B pour régler l’heure de commutation pour chaque fois suivante . Si vous n’avez besoin
d’activer et de désactiver qu’une seule fois, vous devez appuyer sur le bouton « Annuler/Reprendre » pour annuler l’heure définie ultérieurement.
D. Appuyez sur le bouton « set », puis appuyez sur le bouton « week », vous pouvez définir le même chaque jour, différent chaque jour, le même du lundi au vendredi, du lundi au samedi, ou le même cycle différent du samedi au dimanche .
Dépannage:
1. Si l’interrupteur n’est pas allumé lorsque l’interrupteur est activé, ou si l’heure d’extinction n’est pas éteinte après l’allumage, vérifiez si la « semaine » est correcte, sinon veuillez réajuster.
2. S’il est confirmé que les heures « on » et « off » sont réglées correctement, mais que l’interrupteur est allumé alors qu’il ne doit pas être allumé, ou éteint lorsqu’il ne doit pas être éteint, veuillez vérifier si l’excès Non, veuillez vous référer à
la méthode introduite dans « Réglage de l’heure » pour éliminer (remarque : l’affichage de l’heure de commutation « –:– » signifie élimination, ne pensez pas que « 00:00 » signifie élimination)
3. Si tous les deux éléments ci-dessus sont corrects, mais que l’interrupteur ne fonctionne toujours pas normalement, veuillez vérifier s’il est en position automatique.
Précautions:
1. Afin d’éviter les chocs électriques et la génération de chaleur sous un courant fort, le produit est utilisé pour les appareils électriques et l’alimentation est fermement en contact.
2. La ligne entrante de ce commutateur ne peut être connectée qu’à la tension d’alimentation spécifiée, pas à d’autres sources d’alimentation. L’endommagement d’un mauvais câblage n’est pas un problème de qualité (pour les spécifications de tension spéciales,
veuillez commander).
3. Pour les équipements (tels que les équipements médicaux et les gros équipements, etc.) qui peuvent entraîner des accidents mortels ou avoir un impact majeur sur la société en raison de l’erreur de l’interrupteur de commande horaire, veuillez ne pas
utiliser cet interrupteur de commande.
4. L’interrupteur doit fonctionner dans un environnement exempt d’humidité, de corrosion et de teneur en métaux lourds. Ne pas le contaminer avec de l’huile ou de l’eau.
5. La période d’utilisation de cette minuterie est d’un an. En cas de problème de qualité dans l’année, elle sera remplacée ou réparée gratuitement (hors pièces auto-démontables). Veuillez lire le manuel avant d’installer et d’utiliser le produit. Conservez-le
pour une utilisation ultérieure.
